スタッカークレーンとは

クレーンは、人力では運搬できないものを上下方向へ移動させたり、フォーク機能で格納したり、といった機能を持つ設備です。自動倉庫に導入されるクレーンは「スタッカークレーン」と呼ばれ、機種によっては手動で操作できるものや、全自動で動くものもあります。

重量によって特別教育や運転免許、所轄の労働基準監督署への届け出が必要になるため、導入前に詳しくチェックしておきましょう。

スタッカークレーンとは

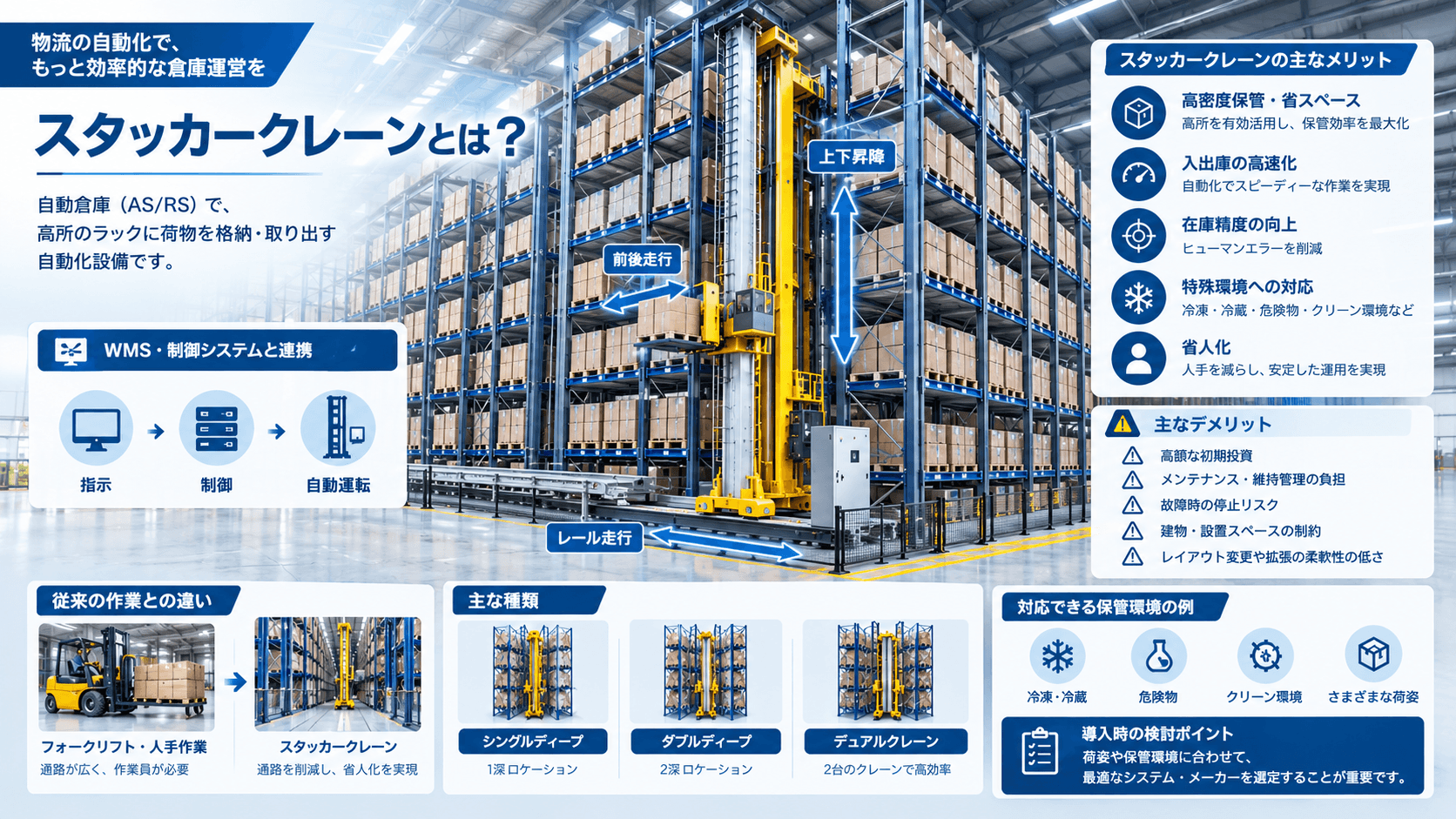

スタッカークレーンとは、自動倉庫システム（AS/RS：Automated Storage and Retrieval System）において、荷物の格納・取り出しを行うクレーンの総称です。直立したガイドフレームに沿って前後走行・上下昇降機能を持つフォークを備えており、レール上を移動しながら高所の保管ラックへのアクセスを可能にします。

1960年代から製造業や流通業で活用されており、現在では最大40m以上の高さにも対応できる機種が存在します。コンピュータ制御による自動運転により24時間稼働が可能で、倉庫の保管効率を飛躍的に高める中核的な装置として、物流・製造現場の省人化と効率化を支えています。

スタッカークレーンの構造・種類

スタッカークレーンは操作方式により「人荷昇降式」と「荷昇降式」に分類されます。人荷昇降式は運転台が荷台とともに昇降するタイプで、荷昇降式は運転台がなく荷だけが昇降する完全自動化に適したタイプです。設置形式では、床上に設置されたレールを走行する「床上型」、保管ラックの上部レールに懸垂する「懸垂型」、天井クレーン型などがあります。

システム構成としては、1台のクレーンが左右1列ずつ計2列の棚にアクセスする「シングルディープ」が最も一般的で、汎用性が高く導入後の物流変化にも柔軟に対応できます。格納効率を重視する場合は左右各2列の計4列にアクセスする「ダブルディープ」が選択され、冷凍倉庫や危険物倉庫で採用されています。また、1通路内に2台のクレーンを設置する「デュアルクレーン」は約1.5倍の入出庫能力を発揮します。

主要な構成要素は、基本形状を保持するフレーム、動作を制御する電動モーター、精密な位置制御を行う制御装置、昇降装置であるリフトメカニズム（通常はフォーク形状）、そして事故防止のための安全装置です。

スタッカークレーンの自動倉庫における役割

自動倉庫システムにおいて、スタッカークレーンは保管用ラックへの荷物の搬入・取り出しという中核的な役割を担っています。垂直・水平の二方向への可動により、人の手が届かない高所への収納と迅速な搬送を同時に実現し、倉庫全体の運用効率を大きく左右する存在です。

コンピュータシステムと連携し、注文データから保管場所を特定、内蔵ナビゲーションで最も効率的なルートを計算して商品を取り出します。24時間無人稼働が可能なため、夜間や休日でも継続的な入出庫作業を行うことができ、人手不足の解消と生産性向上に貢献します。また、リアルタイムな在庫管理システムと統合することで、正確な在庫の見える化を実現し、先入れ先出しや賞味期限管理などの高度な在庫管理を自動化します。

スタッカークレーンのメリット

高さの有効活用による保管効率の最大化

スタッカークレーンの最大の利点は、天井空間を最大限に活用できる点です。人の手が届かない高所、最大40m以上の高さまで保管可能であり、固定棚と比較して約1/3～1/2の省スペース化を実現します。縦型のデッドスペースを有効活用することで、同じ床面積でも格段に多くの在庫を保管できるようになります。

また、通路幅の削減も大きなメリットです。作業者が歩行したりフォークリフトが走行したりするスペースが不要になるため、その分をラックスペースに転用できます。特にダブルディープ構成では高密度保管が可能となり、土地や建物のコストが高い都市部の物流拠点において、投資効率を大幅に改善することができます。

入出庫作業の高速化とスループットの向上

自動化による24時間連続稼働により、人間が運転するフォークリフトでは実現できない作業効率を達成できます。スタッカークレーンは最も効率的なルートを瞬時に計算し、高速かつ精確に荷物を移動させるため、大量の物品を短時間で処理することが可能です。

デュアルクレーンタイプではシングルディープと比較して約1.5倍の入出庫能力を発揮し、ピーク時の注文集中にも対応できます。例えば、パルプ工場の事例では1400トンの製品の無人積み込み作業をわずか3時間で完了させた実績があります。このような高速処理能力は、eコマースの急速な成長に伴う即日配送ニーズや、製造ラインへのジャストインタイム供給といった厳しい要求にも応えることができます。

ヒューマンエラーの削減と在庫管理の精度向上

コンピュータ制御による正確な位置決めにより、入出庫の誤りや保管場所の間違いといった人為的ミスを防止できます。指定された位置への確実な移動と、バーコードやRFIDとの連携により、在庫の正確性とトレーサビリティが大幅に向上します。

また、在庫管理システムとの統合により、リアルタイムで正確な在庫情報を把握できるようになります。先入れ先出しや賞味期限に基づく自動的なロケーション管理、ロット番号による追跡など、高度な在庫管理を人手を介さずに実現できます。一定のパフォーマンスで業務品質を維持できるため、作業者のスキルや経験に依存しない安定した運用が可能となり、品質管理の厳しい医薬品や食品業界でも多数の採用実績があります。

過酷な環境下（冷凍・冷蔵倉庫等）での安定稼働

スタッカークレーンは人間にとって過酷な環境下でも安定した稼働が可能です。最も代表的な適用例が冷凍・冷蔵倉庫で、マイナス30℃以下の極低温環境でも連続稼働できます。1973年に日本初のパレット式冷凍自動倉庫が稼働して以来、冷凍食品業界では標準的な設備となっており、作業者の身体的負担を大幅に軽減しながら高い保管効率を実現しています。

低温環境以外にも、40～55℃の高温環境（発酵工程やエージング）、化学品などの危険物を扱う防爆仕様、工作機械周辺の耐油・耐粉塵仕様、医薬品や精密機械製造におけるISO6～7のクリーン環境など、多様な特殊環境に対応した仕様が用意されています。人が長時間作業することが困難な環境でも、スタッカークレーンは安定したパフォーマンスを発揮し続けることができます。

人件費の削減と労働力不足の解消

省人化・無人化により人件費を大幅に削減できることは、投資回収の重要な要素です。作業者がつきっきりでなくても荷物の運搬が行われるため、限られた人員をピッキングや検品などの付加価値の高い業務に集中させることができます。深刻化する労働力不足問題の解決策として、多くの企業がスタッカークレーンの導入を検討しています。

特に夜間や休日の人員確保が困難な現場では、24時間無人稼働できるスタッカークレーンの価値は非常に高くなります。また、重量物の運搬作業から作業者を解放することで、労働災害のリスクも低減できます。長期的な視点では、人件費の上昇トレンドを考慮すると、初期投資は高額であってもROI（投資利益率）が高いとされており、企業の競争力強化に貢献します。

スタッカークレーンのデメリット

初期投資が高額

スタッカークレーン導入における最大のハードルは、高額な初期投資です。自動化機械本体やソフトウェアの単価が高いことに加え、システム統合のための設計費、施設の建設や改修費用など、総合的なコストは数千万円から数億円規模に及びます。中小企業にとっては大きな財務負担となり、導入の意思決定を難しくする要因となっています。

また、既存の倉庫に後付けする場合は建物構造の補強が必要になることもあり、さらにコストが増加します。投資回収期間は一般的に5～10年程度とされていますが、事業規模や稼働率によって大きく変動するため、綿密な投資効果シミュレーションが不可欠です。高額な初期投資を回収できる十分な物量と継続性がある事業でなければ、導入は困難と言えるでしょう。

メンテナンス・維持管理の手間とコスト

スタッカークレーンは構造が複雑なため、綿密なメンテナンスが必要です。労働安全衛生法の「クレーン等安全規則」により定期的な点検が義務付けられており、専門的な技術者による保守が求められます。予備部品の常備、経年劣化や消耗部品への対応など、継続的な維持管理コストが発生します。

特に24時間稼働している現場では、メンテナンス作業のための稼働停止時間の確保も課題となります。また、吊り上げ荷重3トン以上の場合は所轄労働基準監督署への設置届提出と検査証交付が必要であり、変更・休止・使用再開・廃止時にも届出が求められるなど、法的な手続きも伴います。メンテナンス契約を結ぶ場合は年間数百万円規模のコストとなることもあり、運用予算の計画に織り込む必要があります。

故障時の作業停止リスク

スタッカークレーンはシステム障害が発生すると業務が完全に中断するリスクがあります。特に1通路に1台のクレーンしかない構成では、その1台が故障すると通路全体の在庫にアクセスできなくなる「シングルポイント障害」が発生します。装置の停止は作業遅延を招き、結果として大きな損失をもたらす可能性があります。

このリスクに対処するためには、システム障害発生時の対応マニュアル化、代替手段の確保、迅速なリカバリー体制の整備が不可欠です。予防保全の徹底により故障率を下げる努力とともに、重要な商品は複数の通路に分散配置する、デュアルクレーン構成を採用する、手動運転モードを備えるなど、冗長性を持たせた設計が推奨されます。eコマースなど即日配送を約束している事業では、システム停止が顧客満足度に直結するため、特に慎重な検討が必要です。

設置スペースや建物構造への制約

スタッカークレーンの導入には、床から天井までの高さや施設の面積による制約があります。床に固定された下部レールと棚上部の上部レールが必要であり、建物の構造がこれらを支えられる強度を持つ必要があります。最大40m以上の高さになる場合は、建物の耐荷重や耐震性が特に重要となります。

また、吊り上げ荷重3トン以上の場合は労働基準監督署への設置届と検査が必要であり、防災面でも消防法令の安全基準を満たさなければなりません。既存の建物に導入する場合は、これらの基準を満たすための構造補強が必要になることがあり、コストと工期が大幅に増加する可能性があります。新規に建設する場合でも、スタッカークレーンの仕様に合わせた建物設計が必要となるため、建築コストが通常の倉庫よりも高くなる傾向があります。

レイアウト変更や拡張の柔軟性が低い

スタッカークレーンは一度設置するとレールが固定されているため、大規模な変更が困難です。倉庫のレイアウト変更や拡張、移転が必要になった場合、システム全体の見直しが必要となり、多額の追加投資が発生します。将来的な物流変化への対応に制限がかかるため、長期的な事業計画との整合性が極めて重要です。

システム構成による柔軟性の違いも考慮が必要です。シングルディープは比較的柔軟性が高く導入後の物流変化にも対応しやすい一方、ダブルディープやデュアルクレーンは格納効率や処理能力は高いものの、変更の自由度は低くなります。また、通路幅が必要なため保管密度にも影響します。事業の成長や縮小、取扱商品の変化など、中長期的な変動要因を十分に検討した上で、適切なシステム構成を選択することが求められます。

スタッカークレーンを活用している自動倉庫の事例

紙製品の自動倉庫

製紙やダンボールなど、紙の状態への配慮が必要な倉庫では、荷台がゆっくり上下するスタッカークレーンが導入されています。

天井から釣り上げるクレーンの場合、梱包や中身への損傷が懸念されるため、スタッカークレーンによる運搬が望ましいといえるでしょう。
